RS485端口保护方案

发布时间: 2021-04-09

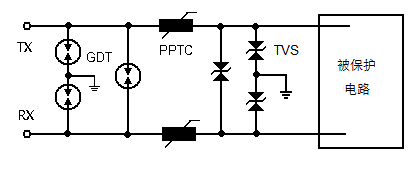

 方案一: RS485是目前广泛应用于信号通讯的一种接口,广泛应用于工业自动控制,网络通信,安防监控,等各个领域。
使用该方案, 可以使线路承受很大的浪涌, 快速脉冲群, 静电. 该方案采用三重保护模式.
可以达到 ITU-T K. 21 的标准要求.

器件选择参考:
GDT: 2R090TA-5/8
PPTC: JK250-145U
TVS: SMBJ6.0CA
