应用

Application

5V--220V电源保护方案

发布时间: 2021-04-09

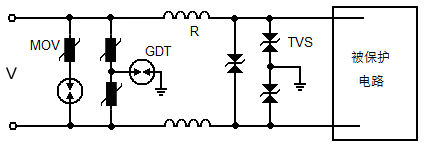

▄ 本方案是一个完善的电源保护线路, 并做了差模和共模保护, 可应用于环境比较恶劣情况下.
使用该方案, 可以使线路承受很大的浪涌, 快速脉冲群, 静电. 对于不同的电源电压, 选用的器件参数不同.
器件选择参考如下:


电源电压GDTMOV电感RTVS

5V2R70A14D270K>250UHSMBJ5.0CA

12V2R70A20D270K>250UHSMCJ12CA

24V2R90A14D390K>250UHSMCJ24CA

48V2R150B14D820K>250UHSMCJ48CA

110V2R230B14D271K>250UHSMCJ220CA

220V2R600B14D511K>250UH1.5KE440CA
