RJ45接口保护方案

发布时间: 2021-04-09

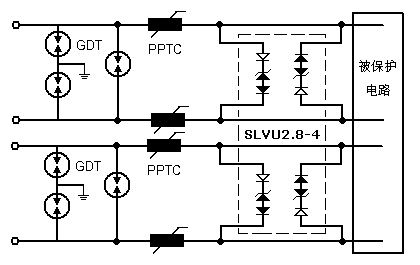

 方案一 : RJ45接口, 是一种常用于以太网的接口. 本方案适用于百兆网(10/100M)环境下的保护方案.
使用该方案, 可以使线路承受很大的浪涌, 快速脉冲群, 静电. 该方案采用三重保护模式, 并使用低电容保护TVS.
可以达到 ITU-T K. 21 的标准要求.

器件选择参考:
GDT: 2R090TA-5/8
PPTC: JK250-145U
TVS: SLVU2.8-4
